差壓傳感器在工作過程中的原理

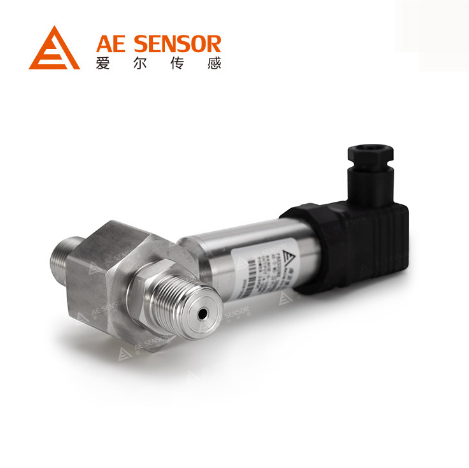

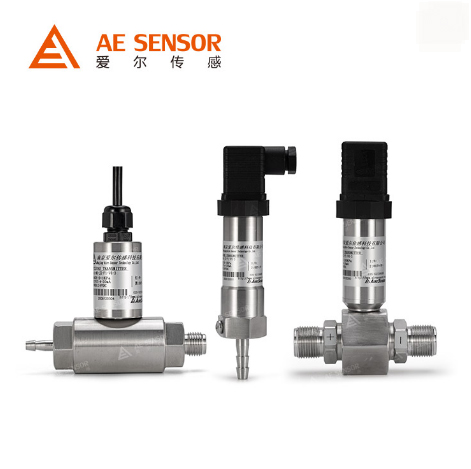

差壓傳感器DPS(Differential Pressure Sensor)是一種用于測量兩個壓力差的傳感器，通常用于測量某一設備或部件前后端的壓差。

差壓傳感器的工作原理是被測壓力直接作用在傳感器的膜片上，使膜片產生與水壓成正比的微位移，使傳感器的電阻值發生變化，并通過電子線路檢測這種變化，轉換輸出與壓力相對應的標準測量信號。

傳感器通過一定的設計結構或按規定安裝，將壓力前后相差的變化轉換傳感器內置壓敏元件的變化，再對壓敏元件形變產生的微弱信號進行處理調制或通過模數轉換和芯片運算進行處理，輸出模擬信號或數字信號。

例：電容式差壓變送器(差壓傳感器)的工作原理：將壓力變送器被測介質的兩個壓力通入高、低兩壓力室，作用在δ元件(即敏感元件)的兩側隔離膜片上，通過隔離膜片和元件內的填充液傳遞到測量膜片兩側。測量膜片和兩側絕緣片上的電極分別組成一個電容器。

當兩側壓力不一致時，致使測量膜片產生位移，差壓傳感器位移量與壓力差成正比，因此兩側電容量就不相等，通過振蕩和解調轉換成與壓力成正比的信號。然后進行信號調制，得到調制電流，A/D轉換器將解調器的電流轉換成數字信號，差壓傳感器值被微處理器用來確定輸入壓力值，微處理器控制變送器的操作。此外，差壓傳感器設備還執行傳感器線性化，重置測量范圍，工程單位轉換、阻尼、平方根、傳感器微調等運算，以及診斷和數字通信，從而顯示和控制用。
